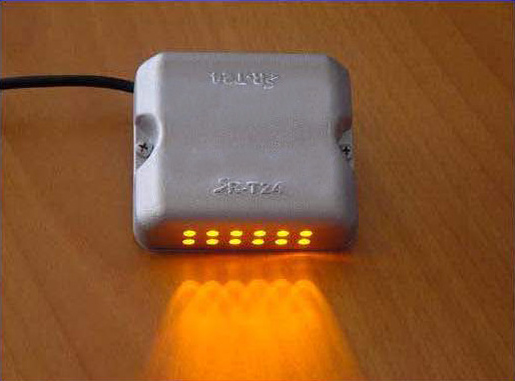

BALIZA DE GUIADO PARA TÚNELES SR-T24
Producto |
SR-T24 |
Características funcionales |
Baliza de Guiado con Leds para túnel. |
|
CARACTERÍSTICAS TÉNICAS. |
Ventajas |
Proyectado para iluminación de túneles
Construcción robusta
Alta luminosidad día y noche
Fácil substitución
Sin mantenimiento
A prueba de agua |
Modos de funcionamiento |
Fijo
Intermitente
Secuencial |
|
|
CARACTERÍSTICAS ELÉCTRICAS |
Alimentación |
24Vdc |
Color Leds |
Ámbar |
Rojo |
Blanco |
Azul |
Verde |
Consumos de corriente |
40mA (Unidireccional) a 24Vdc
80mA (Bidireccional) a 24Vdc
120mA (Bidireccional con líneas en frontis) a 24Vdc
120mA (Bidireccional con flechas en frontis) a 24Vdc
80mA (Unidireccional con líneas en frontis) a 24Vdc
80mA (Unidireccional con flecha en frontis) a 24Vdc |
CABLES DE CONEXIÓN |
Marrón |
(+) |
Azul |
(-) |
|
|
CARACTERÍSTICAS ÓPTICAS |
Número de LEDs |
24 Leds (Bidireccional) – 36 (Tridireccional)
10 Leds (Líneas frontis)
9 Leds (Flecha verde en frontis) |
VIDA ÚTIL DE LOS LEDS |
100.000 HORAS |
Tipos de LED y marca |
CREE 5mm |
NICHIA 5mm |
Color Leds |
Ámbar |
Rojo |
Blanco |
Azul |
Verde |
Ángulo apertura |
30º |
30º |
45º |
30º |
45º |
Intensidad brillo / led |
Min:5860 mcd Max:8200 mcd |
Min: 4180mcd Max:5860mcd |
Min: 6000md Max:8500mcd |
Min: 4190mcd Max:6020mcd |
Min:4190mcd Max:6020mcd |

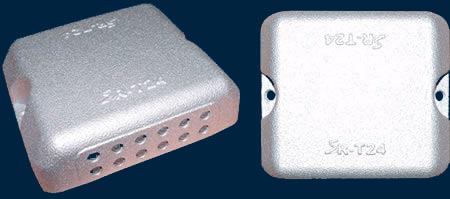

CARACTERÍSTICAS MECÁNICAS |
| Dimensiones |
C=80mm, L=97mm, A=28mm |
| Protección IP |
IP 68 |
| Material |
Aluminio |
| Puntos de fijación |
2 |
| Tornillos |
M5x25mm M5x20mm |

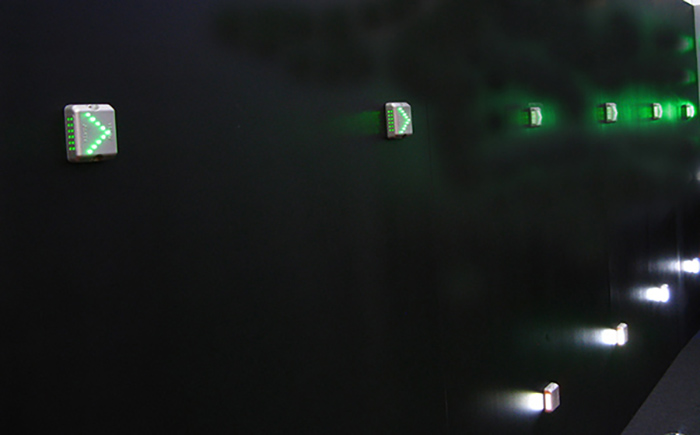

BALIZAS DE EMERGENCIA

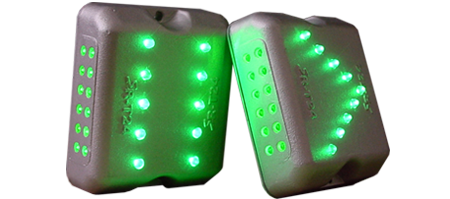

- PUERTAS DE SALIDA DE EMERGENCIA
- FLECHA INDICADORA DIRECCIÓN DE EVACUACIÓN
|

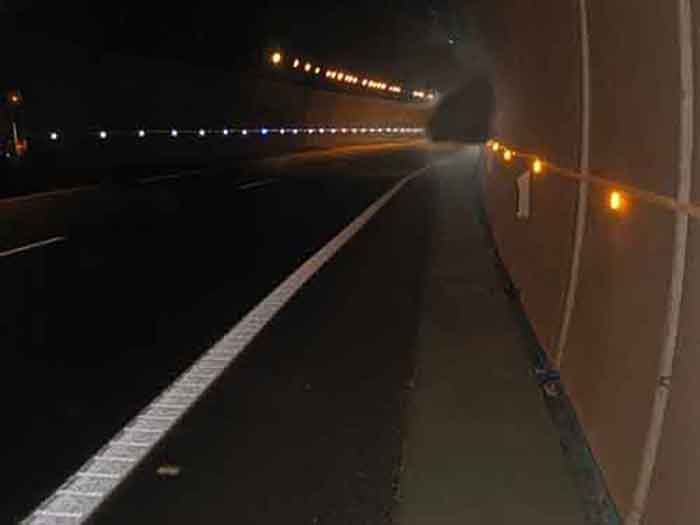

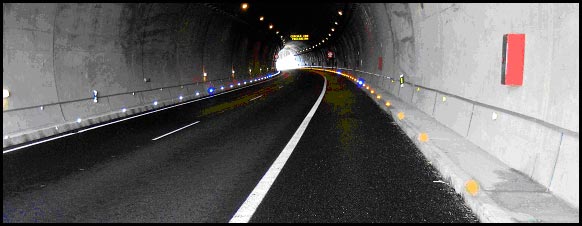

TÚNEL DE LA CERRADURA
A-44 (JAÉN)

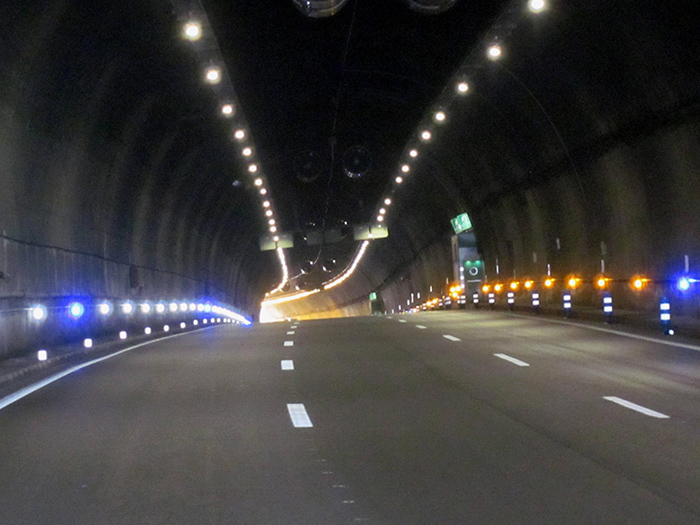

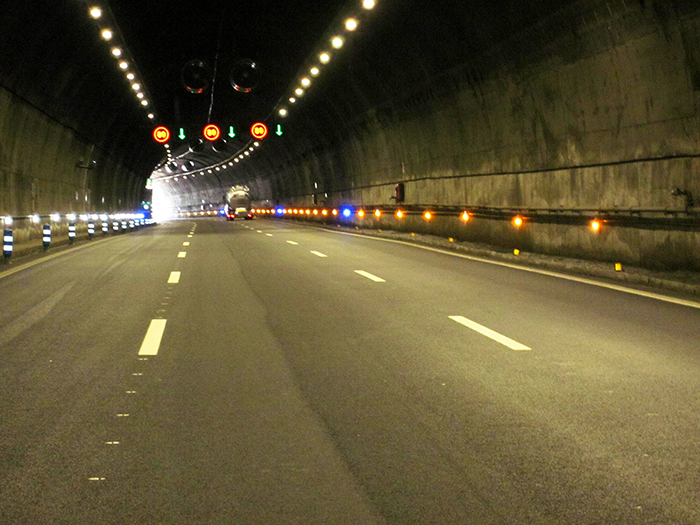

TÚNEL DE SOMOSIERRA A-2 (Madrid)

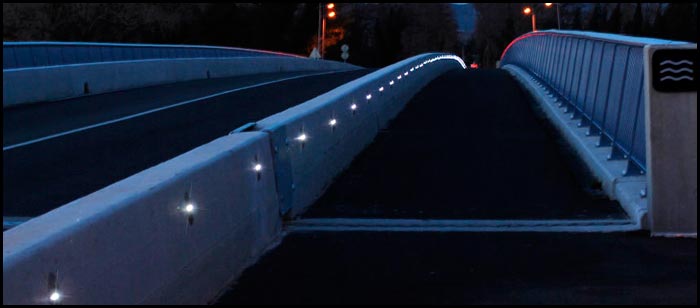

Varias de diferentes sitios.
|
| |
|
|
| |
 |
