IDENTIFICACIÓN DEL PRODUCTO

Producto

SRL- Display Velocidad 30

Características funcionales

Señal “Display de Velocidad 30” con indicación de velocidad en display de 3 dígitos accionado por radar, con iluminación de señal.

 PANEL LIMITACIÓN VELOCIDAD CON RADAR  PANEL LIMITACIÓN VELOCIDAD CON RADAR

SRL-Speed Display 30

CARACTERÍSTICAS

Ventajas

Controlador de corriente para protección de los leds
Programable
Posibilidad de conexión a la red pública con transformador de 230Vac/12Vdc
Utilización de leds blancos (Nichia-Cree), leds verdes y leds rojos (Cree)
Visible a gran distancia
Reducción de brillo
Radar colocado en el interior de la señal para mayor protección.
Fácil acceso al interior de la señal para su mantenimiento.
Bajo consumo de energía, idóneo para alimentación solar.
Posibilidad de escoger el color de los dígitos (blanco, verde, azul, rojo y ámbar)

Modos de funcionamiento

Intermitente



CARACTERÍSTICAS ELÉCTRICAS

Alimentación

Batería: 12Vdc
Panel Solar: 150W
Regulador de Carga: PR1515

Consumos de Corriente

Modo en Espera (no muestra la velocidad) :0.137A
Modo Día (muestra velocidad de 30 Km/h): 0.422A
Modo Noche (muestra velocidad de 30Km/h): 0.159A

Cables de conexión

Azul (-)
Marrón (+)



ESPECIFICACIONES TÉCNICAS DEL RADAR

Tecnología

CW Dopples Radar

Frecuencia

K-Band 24 GHz

Alcance

Hasta 180 m.

Velocidad

Programable de 8 a 250 Km/h.

 SRL-Speed Display 30

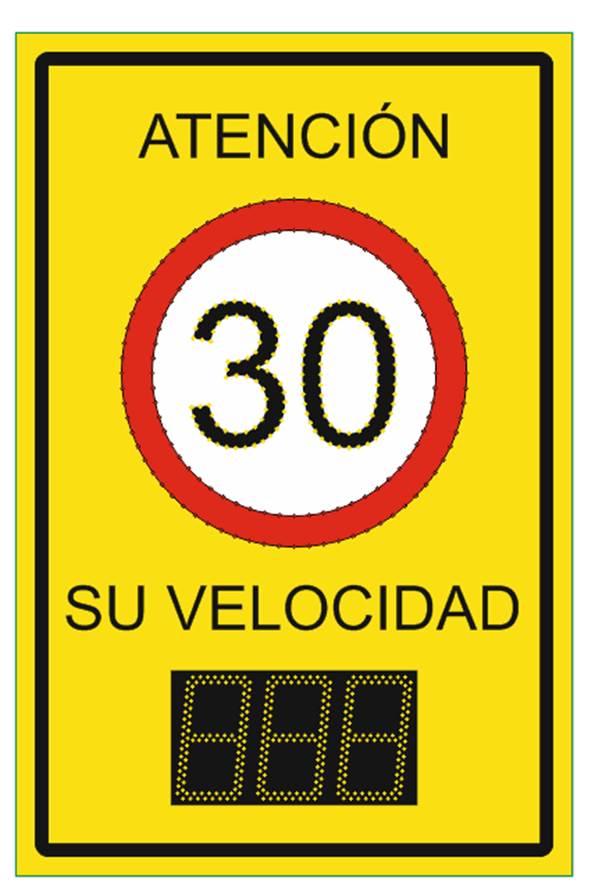

CARACTERÍSTICAS ÓPTICAS

 PANEL LIMITACIÓN VELOCIDAD CON RADAR

 Medidas dígitos: 250mm x 152mm.
Color Led: Blanco, Verde, Rojo, 5mm (Cree)
Ángulo de apertura led: 45º
Intensidad luminosa led: 6000mcd.
Número líneas: 2

 PANEL LIMITACIÓN VELOCIDAD CON RADAR

 Señal de velocidad: 700mm x 700mm.
Color de leds: Ámbar y Rojo, 5mm (Cree)
Ángulo de apertura led: 30º
Intensidad luminosa led: 5000mcd.

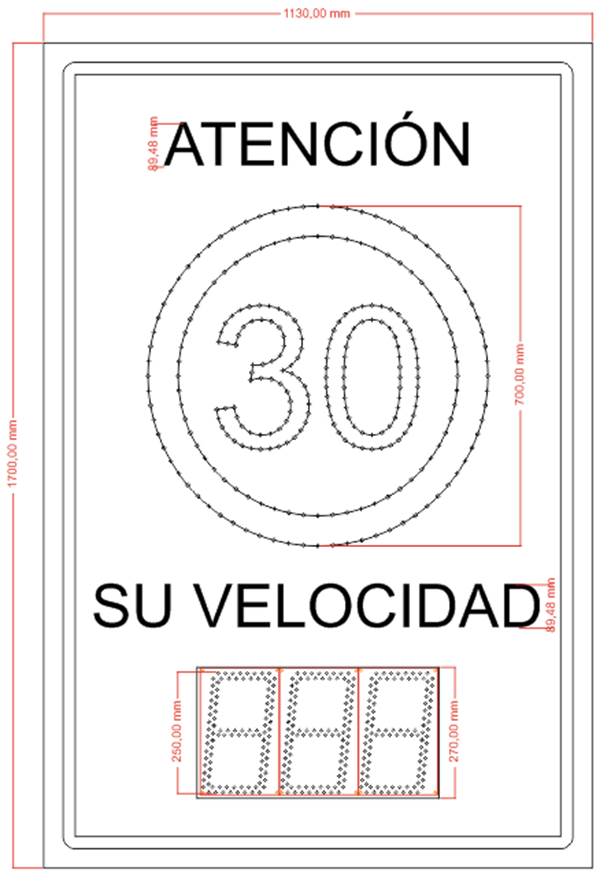

 CARACTERÍSTICAS  MECÁNICAS

Dimensiones
del Panel

1700mm x 1130mm x 148mm

Material

Aluminio

 PANEL LIMITACIÓN VELOCIDAD CON RADAR

SRL-Speed Display 30

PANEL LIMITACIÓN VELOCIDAD CON RADAR

SRL-Speed Display 30

PANEL LIMITACIÓN VELOCIDAD CON RADAR

  SRL-Speed Display 30

PANEL LIMITACIÓN VELOCIDAD CON RADAR

SRL-Speed Display 30

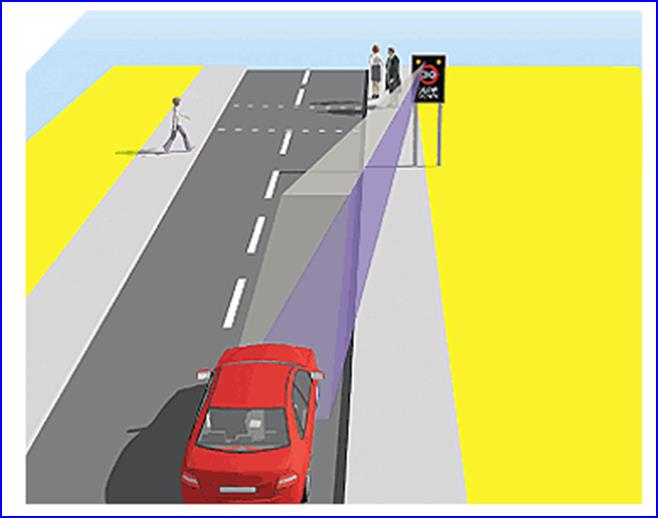

Instalación (Figura 1)

PANEL LIMITACIÓN VELOCIDAD CON RADAR

1º Paso:
Fijar la señal en el poste, instalar la señal al lado derecho de la carretera (Ver figura 1) para una correcta detección de la velocidad del vehículo.
2º Paso:
Conectar la señal al regulador de carga, 12Vdc. El cable marrón es el positivo (+) y el cable  azul es el negativo.
3º Paso:
Después de conectar la alimentación (12Vdc), la señal y los dígitos conectan durante 5 segundos en la fase de inicio. A partir de ese tiempo se desconecta y la señal está preparada para funcionar
